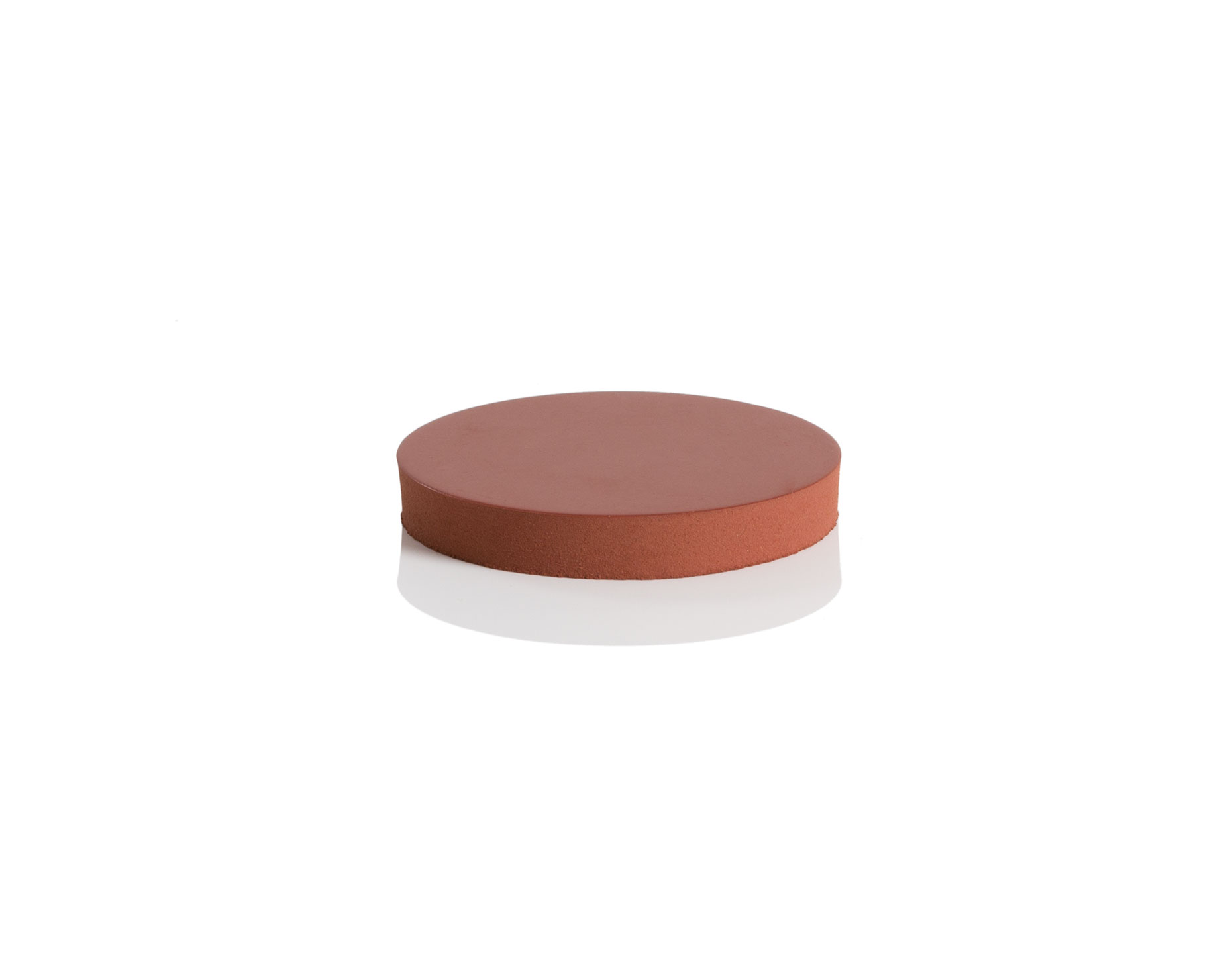

Isolierrondelle
Für runde Auflageflächen und runde Maschinenfüße. Isolierrondelle sind aus allen Schwingungsisolierplatten lieferbar.
Sie können z. B. an vorhandene Stellfüße angeklebt werden.
Grundabmessung, Durchmesser:
Ø 35 mm
Ø 50 mm
Ø 75 mm
Ø 100 mm
Ø 120 mm
Ø 150 mm
Ø 200 mm
Ø 250 mm
Auf Wunsch mit Bohrung für die schwingungstechnische Abkopplung von Verankerungsschrauben.
Weitere Abmessungen auf Anfrage, bitte verwenden Sie dazu unser Kontaktformular - vielen Dank.
Spezifikationen
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10313 | 0,61 kg | 54,25 € | 250 | 15 | DIN ISO 3302-1 Klasse L3 | 14700 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10316 | 0,39 kg | 35,43 € | 200 | 15 | DIN ISO 3302-1 Klasse L3 | 9420 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10322 | 0,28 kg | 20,79 € | 150 | 15 | DIN ISO 3302-1 Klasse L3 | 5280 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10330 | 0,14 kg | 13,98 € | 120 | 15 | DIN ISO 3302-1 Klasse L3 | 3390 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10331 | 0,10 kg | 10,33 € | 100 | 15 | DIN ISO 3302-1 Klasse L3 | 2340 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10335 | 0,06 kg | 6,67 € | 75 | 15 | DIN ISO 3302-1 Klasse L3 | 1320 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10338 | 0,03 kg | 4,05 € | 50 | 15 | DIN ISO 3302-1 Klasse L3 | 570 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
| 10337 | 0,01 kg | 3,01 € | 35 | 15 | DIN ISO 3302-1 Klasse L3 | 288 | 0,1 | 0,3 | beidseitig profiliert | + | • | + | schwarz |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11213 | 0,89 kg | 54,25 € | 250 | 15 | DIN ISO 3302-1 Klasse L3 | 24500 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11216 | 0,57 kg | 35,42 € | 200 | 15 | DIN ISO 3302-1 Klasse L3 | 15700 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11222 | 0,32 kg | 20,79 € | 150 | 15 | DIN ISO 3302-1 Klasse L3 | 8800 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11230 | 0,20 kg | 13,98 € | 120 | 15 | DIN ISO 3302-1 Klasse L3 | 5650 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11231 | 0,14 kg | 10,33 € | 100 | 15 | DIN ISO 3302-1 Klasse L3 | 3900 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11235 | 0,08 kg | 6,67 € | 75 | 15 | DIN ISO 3302-1 Klasse L3 | 2200 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11238 | 0,04 kg | 4,05 € | 50 | 15 | DIN ISO 3302-1 Klasse L3 | 950 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
| 11237 | 0,02 kg | 3,01 € | 35 | 15 | DIN ISO 3302-1 Klasse L3 | 480 | 0,1 | 0,5 | beidseitig profiliert | + | • | + | gelb |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe | D Ø |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11746 | 1,04 kg | 54,25 € | 250 | 15 | DIN ISO 3302-1 Klasse L3 | 98000 | 0,4 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11745 | 0,67 kg | 35,42 € | 200 | 15 | DIN ISO 3302-1 Klasse L3 | 62800 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11743 | 0,38 kg | 20,79 € | 150 | 15 | DIN ISO 3302-1 Klasse L3 | 35200 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11742 | 0,24 kg | 13,98 € | 120 | 15 | DIN ISO 3302-1 Klasse L3 | 22600 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11741 | 0,17 kg | 10,33 € | 100 | 15 | DIN ISO 3302-1 Klasse L3 | 15600 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11739 | 0,09 kg | 6,67 € | 75 | 15 | DIN ISO 3302-1 Klasse L3 | 8800 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11738 | 0,04 kg | 4,05 € | 50 | 15 | DIN ISO 3302-1 Klasse L3 | 3800 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange | |
| 11737 | 0,02 kg | 3,01 € | 35 | 15 | DIN ISO 3302-1 Klasse L3 | 1900 | 0,8 | 2,0 | beidseitig profiliert | + | • | + | orange |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12213 | 0,93 kg | 54,25 € | 250 | 15 | DIN ISO 3302-1 Klasse L3 | 39000 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
| 12216 | 0,59 kg | 35,42 € | 200 | 15 | DIN ISO 3302-1 Klasse L3 | 25000 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
| 12222 | 0,33 kg | 20,79 € | 150 | 15 | DIN ISO 3302-1 Klasse L3 | 14000 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
| 12230 | 0,21 kg | 13,98 € | 120 | 15 | DIN ISO 3302-1 Klasse L3 | 9000 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
| 12231 | 0,15 kg | 10,33 € | 100 | 15 | DIN ISO 3302-1 Klasse L3 | 6200 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
| 12235 | 0,08 kg | 6,67 € | 75 | 15 | DIN ISO 3302-1 Klasse L3 | 3500 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
| 12238 | 0,04 kg | 4,05 € | 50 | 15 | DIN ISO 3302-1 Klasse L3 | 1500 | 0,4 | 1,2 | beidseitig profiliert | + | + | • | blau |
| 12237 | 0,02 kg | 3,01 € | 35 | 15 | DIN ISO 3302-1 Klasse L3 | 760 | 0,4 | 1,2 | beidseitig profiliert | + | • | + | blau |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12548 | 1,62 kg | 72,11 € | 250 | 25 | DIN ISO 3302-1 Klasse L3 | 83400 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12547 | 1,04 kg | 46,79 € | 200 | 25 | DIN ISO 3302-1 Klasse L3 | 53400 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12546 | 0,58 kg | 27,10 € | 150 | 25 | DIN ISO 3302-1 Klasse L3 | 30000 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12545 | 0,37 kg | 18,02 € | 120 | 25 | DIN ISO 3302-1 Klasse L3 | 19200 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12544 | 0,26 kg | 13,05 € | 100 | 25 | DIN ISO 3302-1 Klasse L3 | 13350 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12543 | 0,15 kg | 8,14 € | 75 | 25 | DIN ISO 3302-1 Klasse L3 | 7500 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12542 | 0,07 kg | 4,60 € | 50 | 25 | DIN ISO 3302-1 Klasse L3 | 3300 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
| 12541 | 0,03 kg | 3,16 € | 35 | 25 | DIN ISO 3302-1 Klasse L3 | 1600 | 0,4 | 1,7 | beidseitig profiliert | + | • | + | violett |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 13213 | 1,01 kg | 54,25 € | 250 | 15 | DIN ISO 3302-1 Klasse L3 | 245000 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
| 13216 | 0,64 kg | 35,42 € | 200 | 15 | DIN ISO 3302-1 Klasse L3 | 157000 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
| 13222 | 0,36 kg | 20,79 € | 150 | 15 | DIN ISO 3302-1 Klasse L3 | 88000 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
| 13230 | 0,23 kg | 13,98 € | 120 | 15 | DIN ISO 3302-1 Klasse L3 | 56000 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
| 13231 | 0,16 kg | 10,33 € | 100 | 15 | DIN ISO 3302-1 Klasse L3 | 39000 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
| 13235 | 0,09 kg | 6,67 € | 75 | 15 | DIN ISO 3302-1 Klasse L3 | 22000 | 1,2 | 5,0 | nicht profiliert | • | + | + | rot |
| 13238 | 0,04 kg | 4,05 € | 50 | 15 | DIN ISO 3302-1 Klasse L3 | 9800 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
| 13237 | 0,02 kg | 3,01 € | 35 | 15 | DIN ISO 3302-1 Klasse L3 | 4800 | 1,2 | 5,0 | nicht profiliert | + | • | + | rot |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
| Art.-Nr. | Gewicht | Preis** | Ø D | Höhe | Toleranzklasse der IPL | Fmax in N | σ min. | σ max. | IPL-Oberfläche | BS Mineralöle | BS Laugen bis 50% | BS Säuren bis 50% | IPL-Farbe |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14214 | 0,50 kg | 36,16 € | 250 | 8 | DIN ISO 3302-1 Klasse L3 | 98000 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14216 | 0,32 kg | 23,83 € | 200 | 8 | DIN ISO 3302-1 Klasse L3 | 62800 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14222 | 0,18 kg | 14,18 € | 150 | 8 | DIN ISO 3302-1 Klasse L3 | 35200 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14230 | 0,12 kg | 9,69 € | 120 | 8 | DIN ISO 3302-1 Klasse L3 | 22600 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14231 | 0,08 kg | 7,30 € | 100 | 8 | DIN ISO 3302-1 Klasse L3 | 15600 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14235 | 0,05 kg | 4,91 € | 75 | 8 | DIN ISO 3302-1 Klasse L3 | 8800 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14238 | 0,01 kg | 3,16 € | 50 | 8 | DIN ISO 3302-1 Klasse L3 | 3800 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
| 14237 | 0,01 kg | 2,45 € | 35 | 5 | DIN ISO 3302-1 Klasse L3 | 1900 | 0,8 | 2,0 | nicht profiliert | + | • | + | gruen |
* Alle Angaben in mm
** Alle Preise zzgl. MwSt.
